Programmiergerät SFPTotal Mini

Überblick

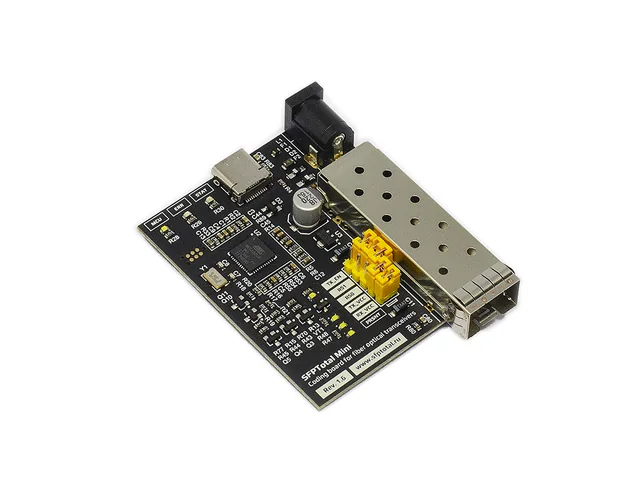

Das Gerät SFPTotal Mini Kompakte Programmierplatine für 1G SFP, 10G SFP+, 25G SFP28-Transceiver, einschließlich RJ45 SFP, PON OLT SFP, DAC, AOC.

Die Programmierplatine entspricht MSA SFF-8074, SFF-8431 und SFF-8472. Sie verfügt über einen 20-poligen SFP-Port (SFF-8431), Micro USB und eine Buchse für externe 5V-DC-Stromversorgung für optische Transceiver mit einer Leistungsaufnahme über 1.5 W.

Das Hardwaredesign sieht die vorhandenen Pinbelegungen für die Steuerung der Stromversorgung und den Zugriff auf die Haupt-E / A-Leitungen der Transceiver-Ports vor, die für die Codierung von hardwaregeschützten Transceivern erforderlich sein könnten.

SFPTotal Mini das Gerät verfügt über eine eingebettete Software, die auf dem proprietären SFPTotal-Protokoll basiert und voll kompatibel mit einer offiziellen Software SFPTotal Wizard ist, die eine flexible Codierung für schreibgeschützte Transceiver verschiedener Hersteller ermöglicht.

Es enthält alles, was für die Arbeit mit SFP-Transceivern erforderlich ist. Verbinden Sie es zum Start über ein USB-Kabel mit einem Computer.

Hauptmerkmal

Im Vergleich zu ähnlichen Codiergeräten bietet SFPTotal Mini folgende Vorteile:

• Unterstützt Transceiver mit einer Geschwindigkeit von bis zu 25 G auf einer Codierplatine
• Bietet die erforderliche Stromversorgung für den Anschluss leistungsstarker optischer Transceiver mit 1,5 W und mehr
• Die Unterstützung von Transceivern ist nicht auf nur einen Hersteller beschränkt
• Ermöglicht den Zugriff auf alle Adressräume des Transceiver-Speichers
• Ermöglicht das Umcodieren schreibgeschützter MSA-Transceiver
• Unterstützt die Codierung mit einem Skript für Nicht-MSA-Transceiver
• Unterstützt die Suche nach Hardwarekennwörtern für kennwortgesperrte Transceiver
• Hat offizielle Software mit freundlicher und praktischer Benutzeroberfläche
• Echtzeitzugriff auf die digitale Diagnose-Überwachungsschnittstelle
• Ermöglicht den Zugriff auf die Know-how-Datenbank und den technischen Support von SFPTotal.

Anwendung

SFPTotal Mini Programmer wird für folgende Aufgaben verwendet:

• Codierung von Glasfaser- und Kupfer-Transceivern, DAC, AOC
• Verbesserung der Kompatibilität von Transceivern mit Marken-Netzwerk-Switching-Geräten
• Codierung schreibgeschützter Transceiver verschiedener Hersteller
• Zugriff auf PHY-Controller-Register und manuelle Konfiguration
• DWDM SFP+ abstimmbare Transceiver-Kanalsteuerung
• DDM-Schnittstelle auslesen und Werkseinstellungen prüfen
• Code-Rebranding für OEM-Transceiver
• Testplattform zur Vorverkaufsvorbereitung von Transceivern

Kurzanleitung

Die Coding-Tabelle verbindet sich mit dem PC mit dem USB-Typ C-Kabel, der in das Kit enthalten ist. Das Betriebssystem erkennt das Gerät und erkennt den erforderlichen Virtual Serial Port-Driver, wenn das Gerät zunächst angeschlossen ist. Folgen Sie einfachen Schritten, um zu beginnen:

1. Installieren Treiber für SFPTotal Mini
2. Anwendung herunterladen und starten SFPTotal Wizard

Die SFPTotal-Codierplatine wird über den offiziellen Software-SFPTotal-Assistenten verwaltet, der eine Benutzeroberfläche zum Bedienen der Codierplatine zum Schreiben und Lesen von Code und zum Zugriff auf die Hauptfunktionen bietet.Eine vorläufige Konfiguration ist nicht erforderlich, um mit dem Programm zu arbeiten. SFPTotal Wizard erkennt automatisch eine ursprüngliche Codierungskarte, die mit dem PC verbunden ist.

Nach der Installation des Treibers auf einigen Versionen des Windows-Betriebssystems ist ein obligatorischer Neustart des Systems erforderlich, damit der Treiber für die virtuelle serielle Schnittstelle ordnungsgemäß funktioniert.

Aktivierungsschlüssel

SFPTotal Mini ist mit beschränkter Funktionalität ausgestattet, die es ermöglicht, das Gerät vor der Verwendung zu testen, aber die Schreibfunktion ist begrenzt. Die Aktivierung ist erforderlich, um sicherzustellen, dass das Gerät vom Endkunden ausgeführt wird, aber nicht einem Händler oder Agent.

Diese Richtlinie ermöglicht es SFPTotal, die besten Garantiebedingungen und den besten Service zu bieten, um sicherzustellen, dass das Gerät vor dem Verkauf nicht verwendet wurde und lange Zeit stabil funktioniert. Wenn das Gerät aktiviert wurde, wird das Garantiedatum ab dem Zeitpunkt der Ausgabe des Aktivierungsschlüssels gezählt, nicht ab dem Kaufdatum.

Der Aktivierungsschlüssel ist ein einzigartiges Wert für jede Codierungskarte und ist mit seiner Seriennummer verbunden. Der Schlüssel muss auf das Codebord angewendet werden, um die Funktionsbeschränkungen zu entfernen.

Der Aktivierungsschlüssel ist im SFPTotal Coding Board Kit enthalten: Er wird nach dem Kauf des Geräts ausgegeben und wird im Kundenkonto auf der Website verfügbar.

Wenn Sie SFPTotal Coding Board über einen Händler gekauft und keinen Aktivierungsschlüssel erhalten haben, können Sie sich auf der Website anmelden und einen Aktivierungsschlüssel für Ihr Gerät kostenlos erhalten.

Sie müssen keine Aktivierungsprozesse für die Codierungskarte wiederholen, wenn Sie sich auf einen anderen PC anmelden oder das Betriebssystem neu installieren. Die Aktivierung erfolgt einmal und ist für das Gerät dauerhaft.

Codierung optischer Transceiver

Codierung entsperrter Transceiver

Die meisten optischen Transceiver mit entsperrtem Speicher enthalten einen EEPROM-Chip wie 24C02, der Informationen über Transceiver-Formfaktor, Wellenlänge, Übertragungstechnologie, Geschwindigkeit, Kodierungstyp, Herstellernamen, Seriennummer usw. speichert.Diese Lösung wurde in vielen billigen Gigabit-Transceiver und DAC vorgestellt, die die DDM-Funktion nicht unterstützen. Das Gedächtnis dieser Transmissoren kann normalerweise ohne Einschränkungen des Transmissors neu geschrieben werden.

In solchen Transceivers ist in der Regel nur die A0H-Seite zur Lesung verfügbar, aber die Lesung der A2H-Seite gibt einen Fehler zurück. Sie müssen nur einen Anbieter-Code in die Software importieren oder einen generischen Code aus dem Modul bearbeiten, dann drücken Sie den Button Schreiben, um auf solche Module zu schreiben. Der Coding Board kehrt zurück WRITE OK antwort, wenn der Schreibvorgang erfolgreich abgeschlossen ist.

Danach können Sie den Transceiver mit aktualisiertem Herstellercode verwenden!

Codierung schreibgeschützter Transceiver

Gemäß MSA SFF-8472 können DDM-fähige Transceiver schreibgeschützt sein. Vor dem Schreiben von Änderungen muss der Speicher dann mit einem 4-Byte-Passwort entsperrt werden.

Diese Module werden von einem speziellen Mikrocontroller gesteuert, der einen EEPROM-Chip emuliert und das Schreiben im I2C-Slave-Modus ermöglicht. Er kann außerdem als EEPROM-Puffer arbeiten und den Write-Protect-Pin des Speicherchips steuern. Ein Versuch, ohne Kennwort oder mit falschem Kennwort in einen solchen Transceiver zu schreiben, führt zu einem Fehler - WRITE FAIL.

Die Software SFPTotal Wizard unterstützt die Funktion, eine Schreibinstellungen zu ändern und ermöglicht es, eine Passwort-Wert festzulegen, um die Speicher zu entschließen, bevor neue Änderungen gespeichert werden. Darüber hinaus ermöglicht die Software, komplexe Programmierungsalgorithmen in Form von Skripten zu erstellen. Es ermöglicht die Codierung von Transceiver, die eine Fabrikkodierungsmethode benötigen, die mit der Spezifikation MSA unvereinbar ist.
