Программатор SFPTotal Whistle

Обзор

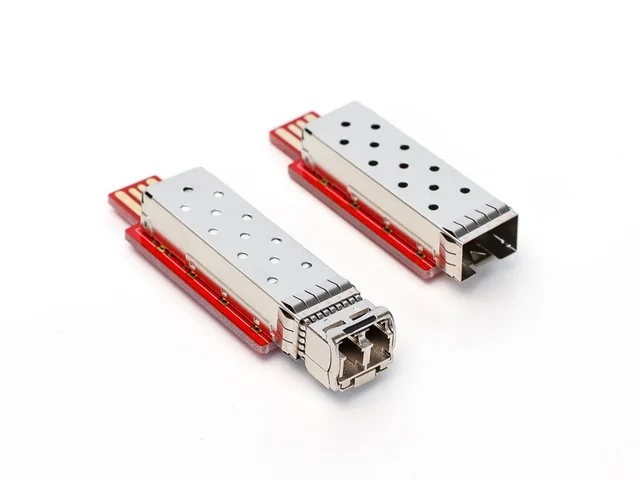

Программатор SFPTotal Whistle это крошечная кодирующая плата, предназначенная для поддержки приемопередатчиков 1G SFP и 10G SFP+, включая медный RJ45 SFP, DAC и AOC.

Кодирующая панель изготовлена в соответствии с спецификациями MSA SFF-8074, SFF-8431, SFF-8472 и содержит порт 20-pin SFP (SFF-8431) покрытой металлической клеткой и плоским соединителем USB. Кодирующая панель поддерживает оптические трансиверы с потреблением энергии до 1.5 W.Устройство не обеспечивает подключение внешнего снабжения энергией. Уровень мощности подъема ограничен максимальным потоком для порта USB 2.0.

Конструкция аппаратного обеспечения НЕ обеспечивает для наличия выводов для управления источником питания и доступа к основным линиям ввода-вывода портов приемопередатчика, которые могут потребоваться для кодирования приемопередатчиков с аппаратной защитой.

SFPTotal Whistle основан на чипе преобразователя интерфейса USB: он не содержит встроенного программного обеспечения и управляется с помощью официального программного обеспечения SFPTotal Wizard. Устройство работает на I²C шина данных с низкой тактовой частотой, что отрицательно сказывается на скорости кодирования по сравнению с сериями SFPTotal Mini или Plus.

Он содержит все необходимое для поддержки EEPROM-базируемых SFP-передач. Просто подключите его непосредственно к компьютеру порт USB для запуска.

Основные характеристики

По сравнению с аналогичными кодирующими устройствами SFPTotal Whistle обладает следующими преимуществами:

• Поддерживает приемопередатчики со скоростью до 10G на одной плате кодирования
• Обеспечивает необходимый источник питания для подключения оптических трансиверов мощностью до 1,5 Вт
• Поддержка трансиверов не ограничивается только одним производителем
• Обеспечивает доступ ко всем адресным пространствам памяти приемопередатчика
• Позволяет перекодировать защищенные от записи приемопередатчики MSA (с ограничениями)
• Поддерживает кодирование с помощью скрипта для приемопередатчиков, отличных от MSA
• Имеет официальное программное обеспечение с дружественным и удобным графическим интерфейсом
• Доступ в режиме реального времени к цифровому интерфейсу мониторинга диагностики
• Предоставляет доступ к базе данных knowlege и технической поддержке SFPTotal.

Приложение

SFPTotal Whistle programmer используется для следующих задач:

• Кодирующие волоконно-оптические и медные приемопередатчики, ЦАП, AOC
• Улучшение совместимости приемопередатчиков с фирменным сетевым коммутационным оборудованием
• Кодирующие приемопередатчики с защитой от записи различных производителей
• Доступ к регистрам контроллера PHY и ручная настройка
• Чтение интерфейса DDM и проверка заводских настроек
• Ребрендинг кода для OEM-трансиверов

Быстрый старт

Кодирующая панель подключается к ПК непосредственно к портам USB. Операционная система обнаруживает устройство и обнаруживает необходимый Virtual Serial Port драйвер, когда устройство подключилось сначала. Следуйте простым шагам, чтобы начать:

1. Устанавливать Драйвер SFPTotal Whistle
2. Скачайте и запустите приложение SFPTotal Wizard

Плата кодирования SFPTotal управляется с помощью официального программного обеспечения SFPTotal Wizard, которое предоставляет пользовательский интерфейс для управления платой кодирования для записи и чтения кода и получения доступа к основным функциям. Для начала работы с программой не требуется предварительной конфигурации. SFPTotal Wizard автоматически обнаруживает оригинальную кодирующую панель, подключенную к ПК.

После установки драйвера в некоторых версиях ОС Windows для корректной работы драйвера виртуального последовательного порта требуется обязательная перезагрузка системы.

Ключ активации

SFPTotal Whistle поставляется с предварительно загруженным ключом активации и готов к работе при подключении

Кодирующие оптические приемопередатчики

Кодирование разблокированных приемопередатчиков

Большинство оптических приемопередатчиков с разблокированной памятью содержат микросхему EEPROM, такую как 24C02, которая хранит информацию о форм-факторе приемопередатчика, длине волны, технологии передачи, скорости, типе кодирования, названии поставщика, серийном номере и т.д. Это решение представлено во многих дешевых гигабитных транссеверях и DAC, которые не поддерживают функцию DDM. Память этих переносителей может быть переписана нормально без каких-либо ограничений от переносителя.

В таких трансцейрах, как правило, доступна только страница A0H для чтения, но чтение страницы A2H возвращает ошибку. Вам просто нужно импортировать код поставщика в программное обеспечение или редактировать генерический код из модуля, а затем нажмите кнопку <Write>, чтобы написать на такие модули. Кодирующая панель возвращает ответ <WRITE OK > после успешного написания.

После этого вы можете использовать приемопередатчик с обновленным кодом поставщика!

Кодирующие приемопередатчики с защитой от записи

Согласно спецификации MSA SFF-8472, трансиверы с DDM могут иметь защиту от записи. Перед внесением изменений для разблокировки памяти может потребоваться пароль длиной 4 байта.

Такие модули управляются специальным микроконтроллером, который эмулирует микросхему EEPROM и обеспечивает запись в режиме ведомого устройства I2C. Он также может работать как буфер EEPROM и управлять выводом защиты от записи Write Protect микросхемы памяти.Попытка записи на такой приемопередатчик без пароля или с неправильным паролем возвращает ошибку - <WRITE FAIL>.

Программа SFPTotal Wizard поддерживает функцию изменения настройки письма и позволяет установить значение пароля для отключения памяти, прежде чем сохранить новые изменения. Кроме того, программное обеспечение позволяет создавать сложные программирующие алгоритмы в виде скриптов.Это позволяет кодировать приемопередатчики, для которых требуется заводской метод кодирования, что несовместимо со спецификацией MSA.
